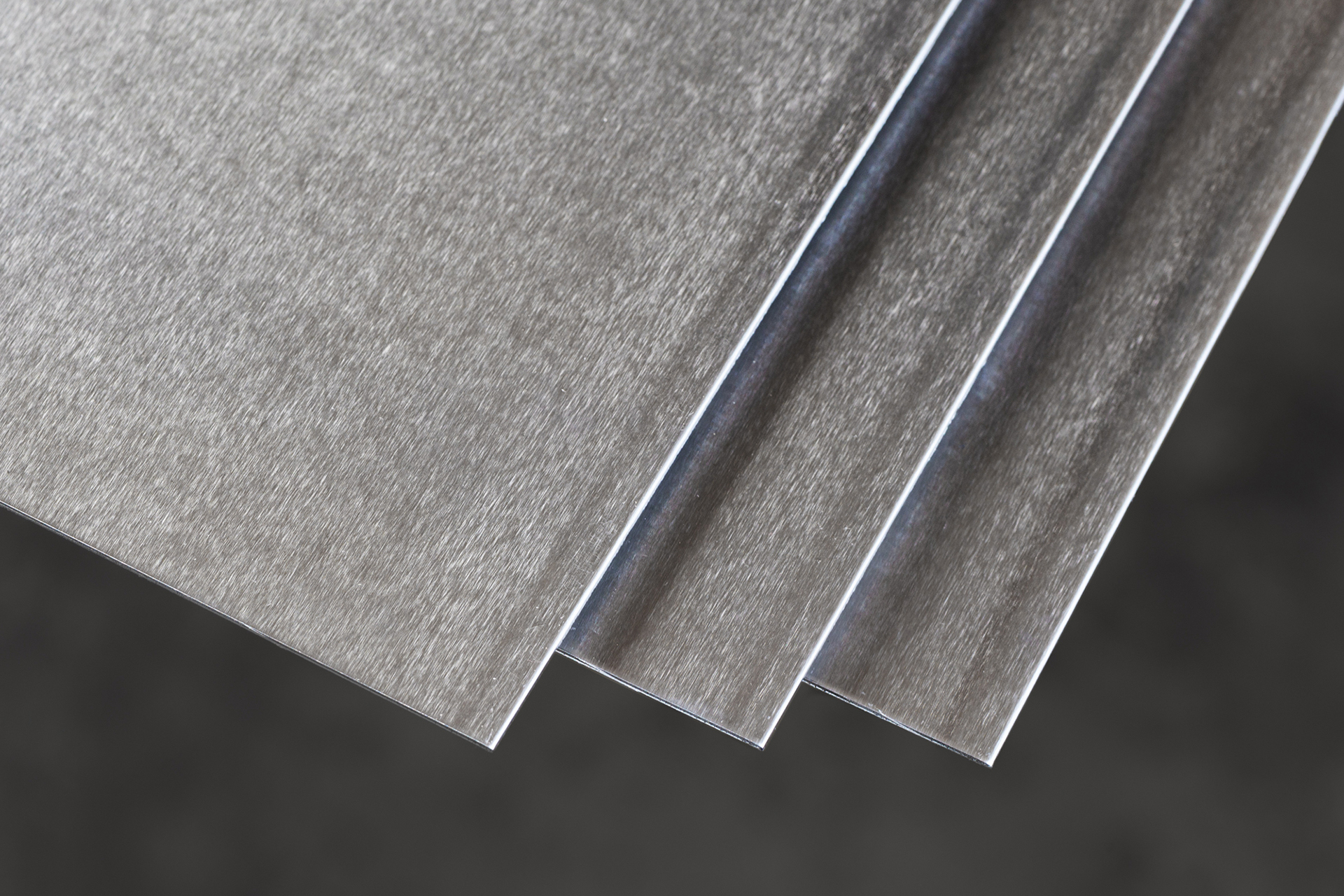

Hengerelt alumínium lemezek

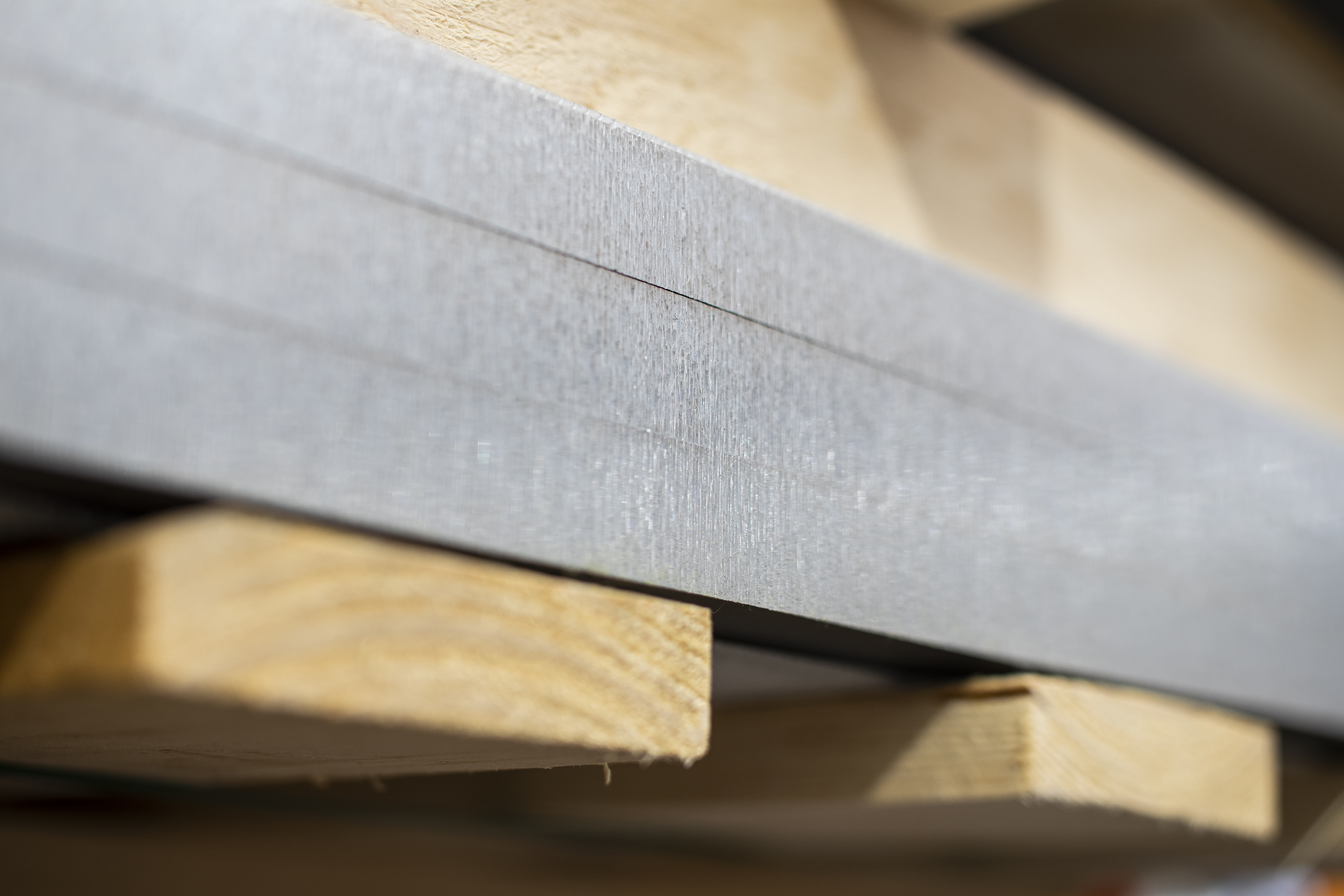

EN AW 5754 (AlMg3) hengerelt lemez

Könnyen alakítható, kiváló korrózióállóság jellemzi (kültéri és tengeri környezetben is), jó formálhatósággal és jó hegeszthetőséggel. Gyakorta használják egyszerű burkolatok, fedelek esetében.

Kiváló korrózióállóság – különösen kloridos/tengeri környezetben.
Jó alakíthatóság – lágy és félkemény állapotokban is megbízható.
Jó hegeszthetőség – stabil varrat, alacsony repedéshajlam.
Eloxálható / festhető – dekor eloxálásnál a színtónus eltérhet.

Felhasználási terület

Élelmiszer ipar
Egyszerű burkolatok
Dekor elemek
Hajóépítés

Anyagminőség

EN AW 5754 (AlMg3)

Állapotok

H111 (lágy / „soft”), H22 (negyedkemény)

Vastagságok

A rendelkezésre álló méretek a termékadatlapokon.

Formátumok

Táblás és/vagy tekercses.

Jellemzően hengerelt kivitel, de öntött + síkba mart is elérhető.

EN AW-5754 – vegyi összetétel¹

(EN 573-3)

Specifikációk (%) Maradék: Alumínium												Egyéb
Si	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ti	Ga	V	Megj.	Egyedi	Össz.²
0,40	0,40	0,10	0,50	2,60 - 3,60	0,30	-	0,20	0,15	-	-	0,10 - 0,60 Mn+Cr	0,05	0,15

¹ A kémiai specifikációk tömeg%-ban értendők. Ha nincs tartomány megadva, az ötvözőtartalom a maximális értéket jelenti.

² Tartalmazza az összes olyan elemet, amelynél nincs külön határérték megadva.

EN AW-5754 – mechanikai jellemzők (H111 / H22)

DIN EN 485-2:2009-01
EN 485-2:2008

Állapot	Névleges vastagság t [mm]	Szakítószilárdság R_m min. [MPa]	Folyáshatár R_p0,2 min. [MPa]	Nyúlás A₅₀ vagy A min. [%]	Hajlítási faktor 90° r_min [·t]	Keménység HBW
H111	0,2 – 0,5	190	80	12	0 · t	52
	0,5 – 1,5	190	80	14	0,5 · t	52
	1,5 – 3,0	190	80	16	1,0 · t	52
	3,0 – 6,0	190	80	18	1,0 · t	52
	6,0 – 12,5	190	80	18	2,0 · t	52
	12,5 – 100,0	190	80	17	—	52
H22	0,2 – 0,5	220	130	7	1,5 · t	63
	0,5 – 1,5	220	130	8	1,5 · t	63
	1,5 – 3,0	220	130	9	2,0 · t	63
	3,0 – 6,0	220	130	10	1,5 · t	63
	6,0 – 12,5	220	130	11	2,0 · t	63
	12,5 – 40,0	220	130	9	—	63

Megjegyzések:
• A táblázat az EN 485-2 szabvány feldolgozott, lényegre szűrt adatait tartalmazza.
• Ahol A₅₀ érték nem szerepel, ott az „A” (nyúlás) értéket adta meg a szabvány.
• A hajlítási sugár értékei iránymutató jellegűek (r_min ≈ k·t).
• HBW: Brinell-keménység keményfém golyóval.

EN AW-5754 – Al Mg3 – általános anyagminőség tájékoztató

Az alábbi értékek és adatok tájékoztató jellegűek – az adott anyagminőség általános megismerését segítik.

Ötvözet jelölések

EN AW	Al Mg3
Régi jelölés	Al Mg3
Anyagszám (DIN szerint)	3.3535
Nagy-Britannia (BS)	-
Olaszország (UNI)	-
Spanyolország	L-3390
Svédország	144133
Norvégia	-
Franciaország (AFNOR)	A-G3M
Színkód	RAL 1023 Traffic Yellow

Tipikus fizikai jellemzők

Sűrűség [g/cm³]	2,67
Rugalmassági modulus [GPa]	70,5
Hővezetőképesség [W/m*K]	140 – 160
Hőtágulási együttható [K^-1*10^-6]	-50°C – 20°C
	20°C – 100°C \| 23,9
	20°C – 200°C
	20°C – 300°C
Fajhő [J/(kg*K)]	-
Villamos vezetőképesség [m/Ω*mm²]	20 – 23
Nyírási modulus [GPa]	26,5

Hőkezelés

Lágyítás / újrakristályosító lágyítás
Lágyítási hőmérséklet	360°C – 380°C
Felfűtési idő	1 – 2 óra
Hűtési feltételek	kemence – nem szabályozott

Keményítés
Oldó hőkezelés	-
Edzés	-
Természetes öregítés	-
Mesterséges öregítés	-

Megmunkálhatóság
Lágyított	3
Munkakeményített	2
Hőkezelt	-
Mérettartás	3
Erózió	1

Felületkezelés
Eloxálás – védő	1
Speciális eloxálási minőség (EQ)	1
Eloxálás – dekoratív	2
Festés / bevonat	3
Polírozás	1 – 2

Hegeszthetőség
Eljárás	Érték	Hozaganyag
Gáz	2
WIG	1	SG-Al Mg3
MIG	1	SG-Al Mg5
Ellenállás-hegesztés	3

Forraszthatóság
Keményforrasztás folyasztószerrel	4 – 5
Keményforrasztás folyasztószer nélkül	4
Koptató forrasztás	3
Lágyforrasztás folyasztószerrel	4 – 5

Korrózióállóság
Normál légkör	1
Tengeri környezet	1 – 2

Alakíthatóság
Hidegalakítás	Érték	Szállítási állapot
Hajlítás	2
Nyomóalakítás	3
Mélyhúzás	2	O
Zömítés	2	H12
Ütőextrudálás	4

Melegalakítás
Süllyesztékes kovácsolás	3
Extrudálás (préselés)	4
Kalapácsos kovácsolás	2

Élelmiszeripari felhasználás (DIN EN 602)	igen

Jelmagyarázat

1nagyon jó

2jó

3közepes

4gyenge

5nem alkalmas

EQ Eloxálási minőség külön megrendelendő és írásban visszaigazolandó

Vastagsági tűrések hengerelt lemezekhez

EN 485-3:2003

Névleges vastagság t [mm]	Vastagsági tűrések névleges lemezszélesség szerint [mm]
Névleges vastagság t [mm]	≤ 1 250	> 1 250 – 1 600	> 1 600 – 2 000	> 2 000 – 2 500	> 2 500 – 3 500
≥ 2,5 – 4	± 0,28	± 0,28	± 0,32	± 0,35	± 0,40
4 – 5	± 0,30	± 0,30	± 0,35	± 0,40	± 0,45
5 – 6	± 0,32	± 0,32	± 0,40	± 0,45	± 0,50
6 – 8	± 0,35	± 0,40	± 0,40	± 0,50	± 0,55
8 – 10	± 0,45	± 0,50	± 0,50	± 0,55	± 0,60
10 – 15	± 0,50	± 0,60	± 0,65	± 0,65	± 0,80
15 – 20	± 0,60	± 0,70	± 0,75	± 0,80	± 0,90
20 – 30	± 0,65	± 0,75	± 0,85	± 0,90	± 1,0
30 – 40	± 0,75	± 0,85	± 1,0	± 1,1	± 1,2
40 – 50	± 0,90	± 1,0	± 1,1	± 1,2	± 1,5
50 – 60	± 1,1	± 1,2	± 1,4	± 1,5	± 1,7
60 – 80	± 1,4	± 1,5	± 1,7	± 1,9	± 2,0
80 – 100	± 1,7	± 1,8	± 1,9	± 2,1	± 2,2
100 – 150	± 2,1	± 2,2	± 2,5	± 2,6	—
150 – 220	± 2,5	± 2,6	± 2,9	± 3,0	—
220 – 350	± 2,8	± 2,9	± 3,2	± 3,3	—
350 – 400	± 3,5	± 3,7	± 3,9	± 4,2	—
