A legszélesebb körben használható anyagminőség, melyet a közepes vagy annál kissé magasabb szilárdság jellemez. Jól forgácsolható, hegeszthető, eloxálható.
(EN 573-3)
| Specifikációk (%) Maradék: Alumínium |
Egyéb | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Si | Fe | Cu | Mn | Mg | Cr | Ni | Zn | Ti | Ga | V | Megj. | Egyedi | Össz.2 |
| 0,70 - 1,30 | 0,50 | 0,10 | 0,40 - 1,00 | 0,60 - 1,20 | 0,25 | - | 0,20 | 0,10 | - | - | - | 0,05 | 0,15 |
| Szállítási állapot | Átmérő (mm) |
Szakítószilárdság Rm (MPa) | Folyáshatár Rp0,2 (MPa) | Nyúlás % min. |
Keménység HBW |
|||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | A50 mm | A | |||
| T6 | ≤ 80 | 310 | – | 255 | – | 9 | 10 | 95 |
| Szállítási állapot | Átmérő (mm) |
Szakítószilárdság Rm (MPa) | Folyáshatár Rp0,2 (MPa) | Nyúlás % min. |
Keménység HBW |
|||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | A50 mm | A | |||
| T6 | ≤ 20 | 295 | – | 250 | – | 6 | 8 | 95 |
| > 20 – ≤ 150 | 310 | – | 260 | – | – | 8 | 95 | |
| > 150 – ≤ 200 | 280 | – | 240 | – | – | 6 | 95 | |
| > 200 – ≤ 250 | 270 | – | 200 | – | – | 6 | 95 | |
Az alábbi értékek és adatok tájékoztató jellegűek - az adott anyagminőség általános megismerését segítik.
| EN AW | Al Si1 Mg Mn |
|---|---|
| Régi jelölés | Al Mg Si1 |
| Anyagszám (DIN szerint) | 3.2315 |
| Nagy-Britannia (BS) | H30 |
| Olaszország (UNI) | 9006/4 |
| Spanyolország | L-3453 |
| Svédország | 144212 |
| Norvégia | - |
| Franciaország (AFNOR) | A-SGM0,7 |

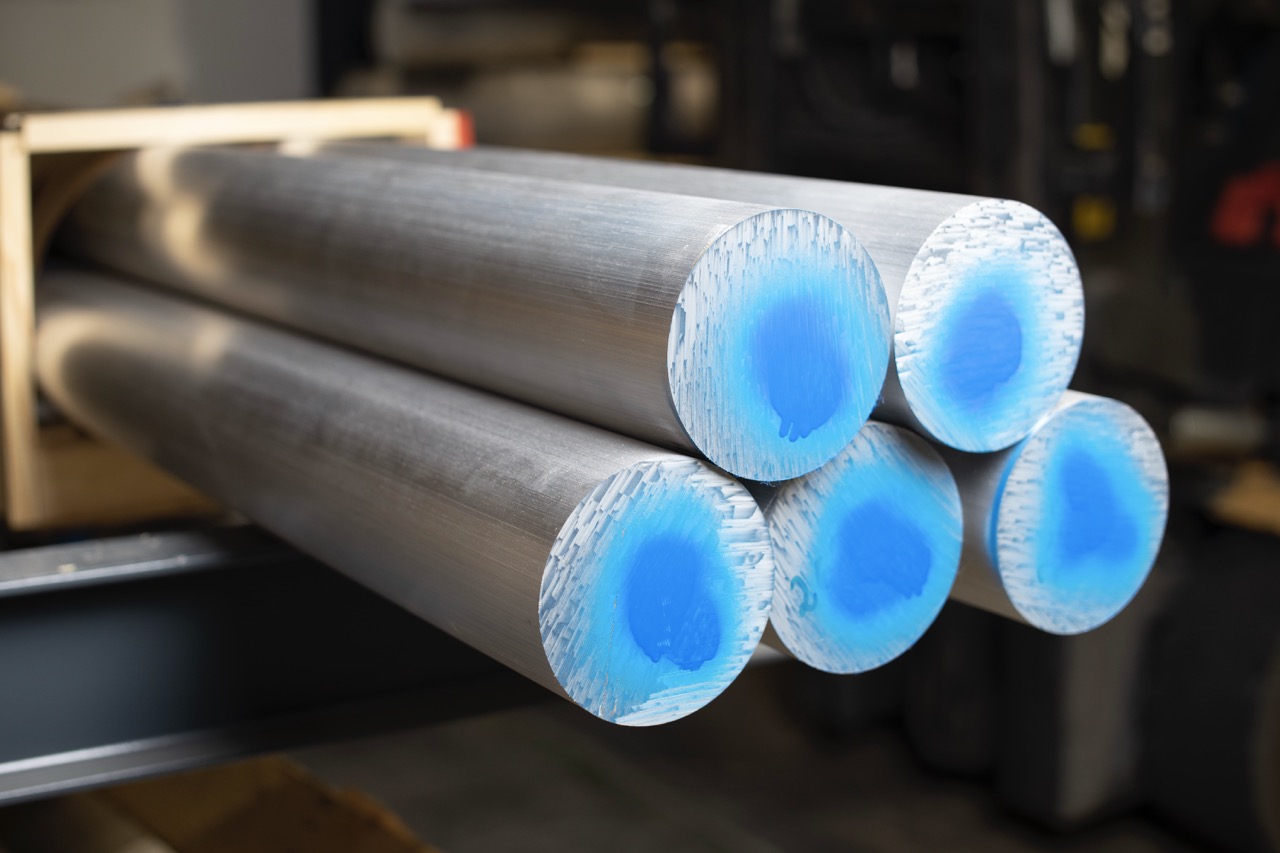

| Színkód | RAL 5010 Gentian Blue |
| Sűrűség [g/cm3] | 2,70 |
|---|---|
| Rugalmassági modulus [GPa] | 70,0 |
| Hővezetőképesség [W/m*K] | 170 – 220 |
| Hőtágulási együttható [K-1*10-6] | -50°C – 20°C |
| 20°C – 100°C | 23,4 | |
| 20°C – 200°C | |
| 20°C – 300°C | |
| Fajhő [J/(kg*K)] | 896 |
| Villamos vezetőképesség [m/Ω*mm2] | 24 – 32 |
| Nyírási modulus [GPa] | 26,4 |
| Lágyítás / újrakristályosító lágyítás | |
|---|---|
| Lágyítási hőmérséklet | 380°C – 420°C |
| Felfűtési idő | 1 – 2 óra |
| Hűtési feltételek | ≤ 30°C/óra 250°C-ig, 250°C alatt levegőn |
| Keményítés | |
|---|---|
| Oldó hőkezelés | 525°C – 540°C |
| Edzés | víz · levegő |
| Természetes öregítés | 5 – 8 nap |
| Mesterséges öregítés | 155°C – 190°C · 4 – 16 óra |
| Megmunkálhatóság | |
|---|---|
| Lágyított | 4 |
| Munkakeményített | - |
| Hőkezelt | 2 |
| Mérettartás | 3 – 4 |
| Erózió | 1 |
| Felületkezelés | |
|---|---|
| Eloxálás – (védő eloxálás) | 1 |
| Speciális eloxálási minőség (EQ)EQ | - |
| Eloxálás – dekoratív | 3 |
| Festés / bevonat | 2 |
| Polírozás | 1 – 2 |
| Hegeszthetőség | ||
|---|---|---|
| Eljárás | Érték | Hozaganyag |
| Gáz | 3 | SG-Al Mg4 |
| WIG | 2 | SG-Al Mg4,5 Mn |
| MIG | 1 | SG-Al Si5 |
| Ellenállás-hegesztés | 3 | - |
| Forraszthatóság | |
|---|---|
| Keményforrasztás folyasztószerrel | 3 – 5 |
| Keményforrasztás folyasztószer nélkül | 4 |
| Koptató forrasztás | 2 |
| Lágyforrasztás folyasztószerrel | 3 |
| Korrózióállóság | |
|---|---|
| Normál légkörben / időjárási körülmények között | 1 |
| Tengeri levegőjű környezet | 2 |
| Alakíthatóság | ||
|---|---|---|
| Hidegalakítás | Érték | Szállítási állapot |
| Hajlítás | 3 | T3 · T4 |
| Nyomóalakítás | 2 | O |
| Mélyhúzás (állapotfüggő) | 2 | O |
| Zömítés (állapotfüggő) | 2 | O |
| Ütőextrudálás | 2 | O |
| Melegalakítás | Érték | |
|---|---|---|
| Süllyesztékes kovácsolás | 2 | |
| Extrudálás (préselés) | 2 | |
| Kalapácsos kovácsolás | 2 |
| Élelmiszeripari felhasználásra alkalmas (DIN EN 602 szerint) | igen |
|---|
| Üzemi hőmérsékletek |
Hosszú távon kb. 120°C – 135°C Rövid távon kb. 155°C – 170°C |
|---|
DIN EN 755-4 : 2008
| I. csoport |
EN AW-1050A, EN AW-1070A, EN AW-1200, EN AW-1350 EN AW-3102, EN AW-3003, EN AW-3103 EN AW-5005, EN AW-5005A, EN AW-5051A, EN AW-5251 EN AW-6101A, EN AW-6101B, EN AW-6005, EN AW-6005A, EN AW-6106, EN AW-6008, EN AW-6010A, EN AW-6012, EN AW-6014, EN AW-6018, EN AW-6023, EN AW-6351, EN AW-6060, EN AW-6360, EN AW-6061, EN AW-6261, EN AW-6262, EN AW-6262A, EN AW-6063, EN AW-6063A, EN AW-6463, EN AW-6065, EN AW-6081, EN AW-6082, EN AW-6182 |
|---|---|
| II. csoport |
EN AW-2007, EN AW-2011, EN AW-2011A, EN AW-2014, EN AW-2014A EN AW-2017A, EN AW-2024, EN AW-2030 EN AW-5019, EN AW-5049, EN AW-5052, EN AW-5154A, EN AW-5454, EN AW-5754, EN AW-5083, EN AW-5086 EN AW-7003, EN AW-7005, EN AW-7108, EN AW-7108A, EN AW-7020, EN AW-7021, EN AW-7022, EN AW-7049A, EN AW-7075 |
| Ø mm | Tűrések | ||
|---|---|---|---|
| tól | ig | I. ötvözetcsoport | II. ötvözetcsoport |
| ≥ 10 | 18 | ± 0,22 | ± 0,30 |
| 18 | 25 | ± 0,25 | ± 0,35 |
| 25 | 40 | ± 0,30 | ± 0,40 |
| 40 | 50 | ± 0,35 | ± 0,45 |
| 50 | 65 | ± 0,40 | ± 0,50 |
| 65 | 80 | ± 0,45 | ± 0,70 |
| 80 | 100 | ± 0,55 | ± 0,90 |
| 100 | 120 | ± 0,65 | ± 1,0 |
| 120 | 150 | ± 0,80 | ± 1,2 |
| 150 | 180 | ± 1,0 | ± 1,4 |
| 180 | 220 | ± 1,15 | ± 1,7 |
