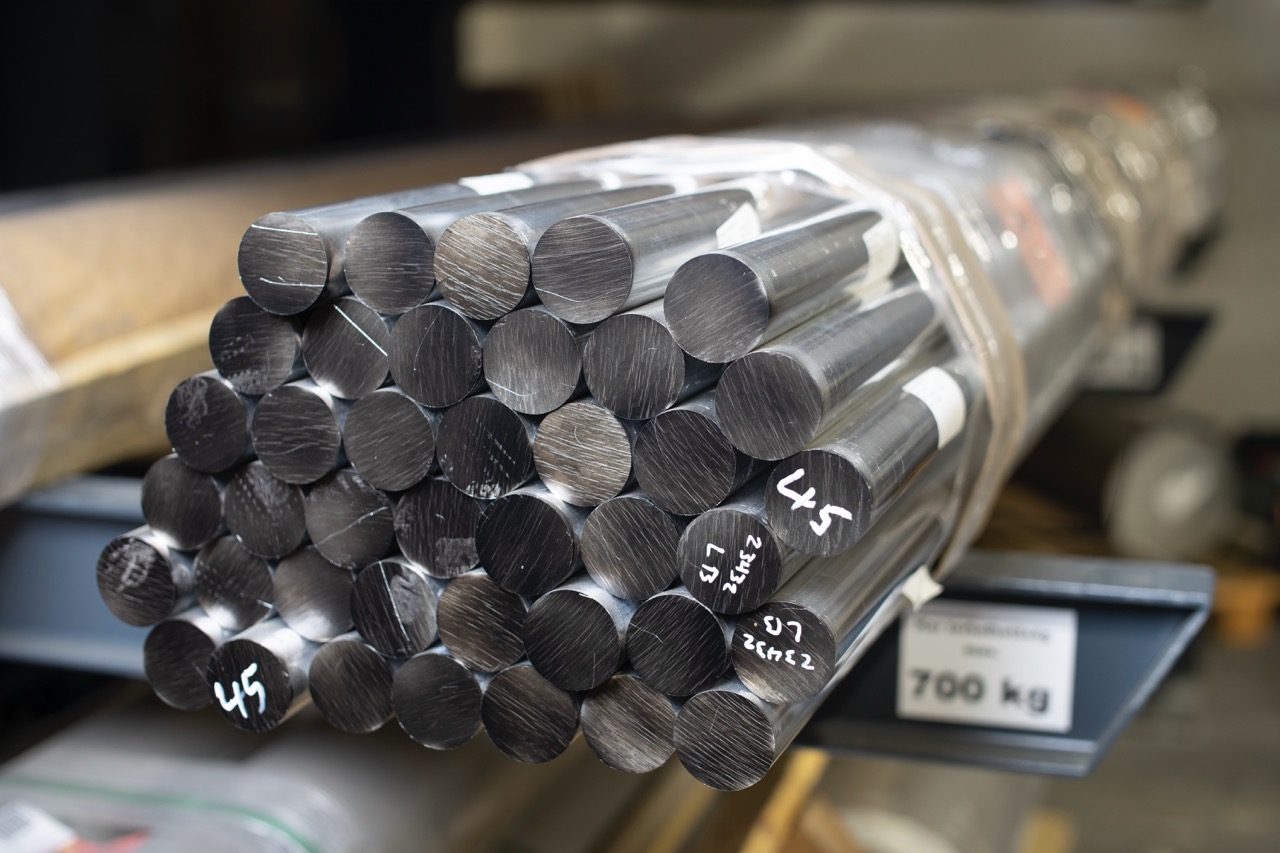

Alumínium körrudak

EN AW-2007 alumínium körrúd

Kiváló forgácsolhatóság, jó szilárdság hőkezelt állapotokban, automata esztergáláshoz és nagy sorozatú precíziós alkatrészekhez.

Kiemelkedő forgácsolhatóság
Aprószemű, tört forgácsot ad
Eloxálásra korlátozottan alkalmas
Tipikusan német piaci ötvözet

Felhasználási terület

Gépgyártás
Szerszámgyártás
Csavarok és kiegészítők

Anyagminőség

EN AW-2007 (AlCuMgPb)

Állapotok

T3 / T4

Formátumok

Szálanyag - Sajtolt, húzott kivitel

EN AW-2007 – vegyi összetétel¹

(EN 573-3)

Specifikációk (%) Maradék: Alumínium												Egyéb
Si	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ti	Ga	V	Megj.	Egyedi	Össz.²
0,80	0,80	3,30 - 4,60	0,50 - 1,00	0,40 - 1,80	0,10	0,20	0,80	0,20	-	-	0,20 Bi • 0,80 – 1,5 Pb • 0,20 Sn	0,10	0,30

¹ A kémiai specifikációk tömeg%-ban értendők. Ha nincs tartomány megadva, az ötvözőtartalom a maximális értéket jelenti.

² Tartalmazza az összes olyan elemet, amelynél nincs külön határérték megadva.

EN 754-2 – Mechanikai tulajdonságok: körrudak (húzott)

Az alábbi értékek tájékoztató jellegűek.

Szállítási állapot	Átmérő (mm)	Szakítószilárdság R_m (MPa)		Folyáshatár R_p0,2 (MPa)		Nyúlás (% min.)		Keménység⁹ HBW
Szállítási állapot	Átmérő (mm)	min.	max.	min.	max.	A50 mm	A	Keménység⁹ HBW
T3	≤ 30	370	–	240	–	5	7	95
T3	> 30	340	–	220	–	–	6	95
T351	≤ 80	370	–	240	–	3	5	95

EN 755-2 – Mechanikai tulajdonságok: körrudak (sajtolt)

Az alábbi értékek tájékoztató jellegűek.

Szállítási állapot	Átmérő (mm)	Szakítószilárdság R_m (MPa)		Folyáshatár R_p0,2 (MPa)		Nyúlás (% min.)		Keménység⁹ HBW
Szállítási állapot	Átmérő (mm)	min.	max.	min.	max.	A50 mm	A	Keménység⁹ HBW
T4	≤ 80	370	–	250	–	6	8	95
T4510	≤ 80	340	–	220	–	–	8	95
T4511	> 80	330	–	210	–	–	7	95

⁹ A keménység (HBW) értékei tájékoztató jellegűek.

Megjegyzés: nagyobb átmérők esetén (pl. > 80 mm, illetve > 200 mm) az elérhető értékek/állapotok gyártónként eltérhetnek – szükség esetén egyeztessünk.

EN AW-2007 – általános anyagminőség tájékoztató

Az alábbi értékek és adatok tájékoztató jellegűek – az adott anyagminőség általános megismerését segítik.

Ötvözet jelölések

EN AW	Al Cu4 Pb Mg Mn
Régi jelölés	Al Cu Mg Pb
Anyagszám (DIN szerint)	3.1645
Nagy-Britannia (BS)	-
Olaszország (UNI)	9002/8
Spanyolország	-
Svédország	-
Norvégia	17110
Franciaország (AFNOR)	-
Színkód	RAL 9004 Signal black

Tipikus fizikai jellemzők

Sűrűség [g/cm³]	2,85
Rugalmassági modulus [GPa]	72,5
Hővezetőképesség [W/m*K]	130 – 160
Hőtágulási együttható [K^-1*10^-6]	-50°C – 20°C	–
	20°C – 100°C	23,0
	20°C – 200°C	–
	20°C – 300°C	–
Fajhő [J/(kg*K)]	860
Villamos vezetőképesség [m/Ω*mm²]	18 – 22
Nyírási modulus [GPa]	27,3

Hőkezelés – lágyítás / újrakristályosító lágyítás

Lágyítási hőmérséklet	380°C – 420°C
Felfűtési idő	1 – 2 óra
Hűtési feltételek	30°C/óra 250°C-ig, 250°C alatt levegőn

Hőkezelés – keményítés

Oldó hőkezelés	480°C – 490°C
Edzés	víz 65°C-ig
Természetes öregítés	5 – 8 nap
Mesterséges öregítés	-

Megmunkálhatóság
Lágyított	-
Munkakeményített	-
Hőkezelt	1
Mérettartás	2
Erózió	1

Felületkezelés
Eloxálás – védő	4 – 5
Speciális eloxálási minőség (EQ)	-
Eloxálás – dekoratív	5
Festés / bevonat	4
Polírozás	3

Hegeszthetőség
Eljárás	Érték	Hozaganyag
Gáz	-	-
WIG	-	-
MIG	-	-
Ellenállás-hegesztés	-	-

Forraszthatóság
Keményforrasztás folyasztószerrel	5
Keményforrasztás folyasztószer nélkül	5
Koptató forrasztás	4 – 5
Lágyforrasztás folyasztószerrel	-

Korrózióállóság
Normál légkör / időjárási körülmények	4 – 5
Tengeri légkör	4 – 5

Alakíthatóság
Hidegalakítás	Érték	Szállítási állapot
Hajlítás	4 – 5
Nyomóalakítás	-
Mélyhúzás (állapotfüggő)	-
Zömítés (állapotfüggő)	4 – 5
Ütőextrudálás	-

Melegalakítás
Süllyesztékes kovácsolás	-
Extrudálás (préselés)	4
Kalapácsos kovácsolás	-

Élelmiszeripari felhasználás (DIN EN 602)	nem

Jelmagyarázat

1nagyon jó

2jó

3közepes

4gyenge

5nem alkalmas

EQ Eloxálási minőség külön megrendelendő és írásban visszaigazolandó

Sajtolt körrudak mérettűrései

DIN EN 755-4 : 2008

Ötvözet csoportok

I. csoport	EN AW-1050A, EN AW-1070A, EN AW-1200, EN AW-1350 EN AW-3102, EN AW-3003, EN AW-3103 EN AW-5005, EN AW-5005A, EN AW-5051A, EN AW-5251 EN AW-6101A, EN AW-6101B, EN AW-6005, EN AW-6005A, EN AW-6106, EN AW-6008, EN AW-6010A, EN AW-6012, EN AW-6014, EN AW-6018, EN AW-6023, EN AW-6351, EN AW-6060, EN AW-6360, EN AW-6061, EN AW-6261, EN AW-6262, EN AW-6262A, EN AW-6063, EN AW-6063A, EN AW-6463, EN AW-6065, EN AW-6081, EN AW-6082, EN AW-6182
II. csoport	EN AW-2007, EN AW-2011, EN AW-2011A, EN AW-2014, EN AW-2014A EN AW-2017A, EN AW-2024, EN AW-2030 EN AW-5019, EN AW-5049, EN AW-5052, EN AW-5154A, EN AW-5454, EN AW-5754, EN AW-5083, EN AW-5086 EN AW-7003, EN AW-7005, EN AW-7108, EN AW-7108A, EN AW-7020, EN AW-7021, EN AW-7022, EN AW-7049A, EN AW-7075

Átmérő tűrések (sajtolt - EN 755)

Méretek milliméterben (mm)

Ø mm		Tűrések
tól	ig	I. ötvözetcsoport	II. ötvözetcsoport
≥ 10	18	± 0,22	± 0,30
18	25	± 0,25	± 0,35
25	40	± 0,30	± 0,40
40	50	± 0,35	± 0,45
50	65	± 0,40	± 0,50
65	80	± 0,45	± 0,70
80	100	± 0,55	± 0,90
100	120	± 0,65	± 1,0
120	150	± 0,80	± 1,2
150	180	± 1,0	± 1,4
180	220	± 1,15	± 1,7
