EN AW-2024 (AlCu4Mg1) alumínium körrúd
Alumínium körrudak

EN AW-2024 (AlCu4Mg1) alumínium körrúd

Nagy szilárdságú, jól forgácsolható anyagminőség. Elsődleges ötvözőeleme a réz (Cu), ami rendkívüli szilárdságot kölcsönöz neki, de egyben korlátozza a korrózióállóságát és a hegeszthetőségét.

  • Nagyon jó megmunkálhatóság
  • Közepesnél magasabb szilárdság
  • Kiváló alakíthatóság
Felhasználási terület
  • Gépfelépítmények
  • Nagyszilárdságú szerkezetek
  • Hadiipar
  • Repülőgép-ipar
Anyagminőség
EN AW-2024 (AlCu4Mg1)
Állapotok
T3
Formátumok
Szálanyag - Sajtolt, húzott kivitel

EN AW-2024 – vegyi összetétel1

(EN 573-3)

Specifikációk (%)

Maradék: Alumínium

 Egyéb
Si Fe Cu Mn Mg Cr Ni Zn Ti Ga V Megj. Egyedi Össz.2
0,50 0,50 3,80 - 4,90 0,30 - 0,90 1,20 - 1,80 0,10 0,25 - 0,15 - - - 0,05 0,15
1 A kémiai specifikációk tömeg%-ban értendők. Ha nincs tartomány megadva, az ötvözőtartalom a maximális értéket jelenti.
2 Tartalmazza az összes olyan elemet, amelynél nincs külön határérték megadva.

EN 754-2 – Mechanikai tulajdonságok: húzott alumínium körrudak

Az alábbi adatok tájékoztató jellegűek, a szabvány szerinti jellemző értékeket mutatják.

Szállítási állapot Átmérő
(mm)		 Szakítószilárdság Rm (MPa) Folyáshatár Rp0,2 (MPa) Nyúlás (% min.) Keménység
HBW
min. max. min. max. A50 mm A
T3 ≤ 10 425 – 310 – 8 10 120
> 10 – ≤ 80 425 – 290 – 7 9 120
T351 ≤ 80 425 – 310 – 6 8 120

EN 755-2 – Mechanikai tulajdonságok: sajtolt alumínium körrudak

Szállítási állapot Átmérő
(mm)		 Szakítószilárdság Rm (MPa) Folyáshatár Rp0,2 (MPa) Nyúlás (% min.) Keménység
HBW
min. max. min. max. A50 mm A
T3 / T3510 / T3511 ≤ 50 450 – 310 – 6 8 120
> 50 – ≤ 100 440 – 300 – – 8 120
> 100 – ≤ 200 420 – 280 – – 8 120
> 200 – ≤ 250 400 – 270 – – 8 120

EN AW – Al Cu4 Mg1 – általános anyagminőség tájékoztató

Az alábbi értékek és adatok tájékoztató jellegűek – az adott anyagminőség általános megismerését segítik.

Ötvözet jelölések

EN AWAl Cu4 Mg1
Régi jelölésAl Cu Mg2
Anyagszám (DIN szerint)3.1355
Nagy-Britannia (BS)L97
Olaszország (UNI)9002/4
SpanyolországL-3140
Svédország-
Norvégia-
Franciaország (AFNOR)A-U4G1
Színkód RAL 2004   Pure Orange

Tipikus fizikai jellemzők

Sűrűség [g/cm3]2,77
Rugalmassági modulus [GPa]73,0
Hővezetőképesség [W/m*K]130 – 150
Hőtágulási együttható [K-1*10-6] -50°C – 20°C   |   21,1
20°C – 100°C   |   22,9
20°C – 200°C   |   23,8
20°C – 300°C   |   24,7
Fajhő [J/(kg*K)]875
Villamos vezetőképesség [m/Ω*mm2]18 – 21
Nyírási modulus [GPa]27,4

Hőkezelés

Lágyítás / újrakristályosító lágyítás
Lágyítási hőmérséklet380°C – 420°C
Felfűtési idő2 – 3 óra
Hűtési feltételek30°C/óra 250°C-ig, 250°C alatt levegőn
Keményítés
Oldó hőkezelés495°C – 505°C
Edzésvíz
Természetes öregítés5 – 8 nap
Mesterséges öregítés180°C – 195°C · kb. 16 – 24 óra
Megmunkálhatóság
Lágyított3
Munkakeményített-
Hőkezelt2
Mérettartás4
Erózió1
Felületkezelés
Eloxálás – (védő)2
Speciális eloxálási minőség (EQ)-
Eloxálás – dekoratív5
Festés / bevonat3
Polírozás1
Forraszthatóság
Keményforrasztás folyasztószerrel5
Keményforrasztás folyasztószer nélkül5
Koptató forrasztás3
Lágyforrasztás folyasztószerrel5
Korrózióállóság
Normál légkör4 – 5
Tengeri környezet4 – 5
Alakíthatóság
Hajlítás4O
Nyomóalakítás3O
Mélyhúzás3O
Zömítés4O
Ütőextrudálás4O
Élelmiszeripari felhasználás (DIN EN 602) nem

Jelmagyarázat

1nagyon jó
2jó
3közepes
4gyenge
5nem alkalmas
EQ Eloxálási minőség külön megrendelendő és írásban visszaigazolandó

Sajtolt körrudak mérettűrései

DIN EN 755-4 : 2008

Ötvözet csoportok

I. csoport EN AW-1050A, EN AW-1070A, EN AW-1200, EN AW-1350
EN AW-3102, EN AW-3003, EN AW-3103
EN AW-5005, EN AW-5005A, EN AW-5051A, EN AW-5251
EN AW-6101A, EN AW-6101B, EN AW-6005, EN AW-6005A, EN AW-6106, EN AW-6008, EN AW-6010A, EN AW-6012, EN AW-6014, EN AW-6018, EN AW-6023, EN AW-6351, EN AW-6060, EN AW-6360, EN AW-6061, EN AW-6261, EN AW-6262, EN AW-6262A, EN AW-6063, EN AW-6063A, EN AW-6463, EN AW-6065, EN AW-6081, EN AW-6082, EN AW-6182
II. csoport EN AW-2007, EN AW-2011, EN AW-2011A, EN AW-2014, EN AW-2014A
EN AW-2017A, EN AW-2024, EN AW-2030
EN AW-5019, EN AW-5049, EN AW-5052, EN AW-5154A, EN AW-5454, EN AW-5754, EN AW-5083, EN AW-5086
EN AW-7003, EN AW-7005, EN AW-7108, EN AW-7108A, EN AW-7020, EN AW-7021, EN AW-7022, EN AW-7049A, EN AW-7075

Átmérő tűrések (sajtolt - EN 755)

Méretek milliméterben (mm)
Ø mm Tűrések
tól ig I. ötvözetcsoport II. ötvözetcsoport
≥ 1018± 0,22± 0,30
1825± 0,25± 0,35
2540± 0,30± 0,40
4050± 0,35± 0,45
5065± 0,40± 0,50
6580± 0,45± 0,70
80100± 0,55± 0,90
100120± 0,65± 1,0
120150± 0,80± 1,2
150180± 1,0± 1,4
180220± 1,15± 1,7
Megjegyzés: A fenti értékeken kívül eső méretek tűréseiről érdeklődjön értékesítő munkatársainknál!

Sajtolt körrudak mérettűrései

DIN EN 755-4 : 2008

Ötvözet csoportok

I. csoport EN AW-1050A, EN AW-1070A, EN AW-1200, EN AW-1350
EN AW-3102, EN AW-3003, EN AW-3103
EN AW-5005, EN AW-5005A, EN AW-5051A, EN AW-5251
EN AW-6101A, EN AW-6101B, EN AW-6005, EN AW-6005A, EN AW-6106, EN AW-6008, EN AW-6010A, EN AW-6012, EN AW-6014, EN AW-6018, EN AW-6023, EN AW-6351, EN AW-6060, EN AW-6360, EN AW-6061, EN AW-6261, EN AW-6262, EN AW-6262A, EN AW-6063, EN AW-6063A, EN AW-6463, EN AW-6065, EN AW-6081, EN AW-6082, EN AW-6182
II. csoport EN AW-2007, EN AW-2011, EN AW-2011A, EN AW-2014, EN AW-2014A
EN AW-2017A, EN AW-2024, EN AW-2030
EN AW-5019, EN AW-5049, EN AW-5052, EN AW-5154A, EN AW-5454, EN AW-5754, EN AW-5083, EN AW-5086
EN AW-7003, EN AW-7005, EN AW-7108, EN AW-7108A, EN AW-7020, EN AW-7021, EN AW-7022, EN AW-7049A, EN AW-7075

Átmérő tűrések (sajtolt - EN 755)

Méretek milliméterben (mm)
Ø mm Tűrések
tól ig I. ötvözetcsoport II. ötvözetcsoport
≥ 1018± 0,22± 0,30
1825± 0,25± 0,35
2540± 0,30± 0,40
4050± 0,35± 0,45
5065± 0,40± 0,50
6580± 0,45± 0,70
80100± 0,55± 0,90
100120± 0,65± 1,0
120150± 0,80± 1,2
150180± 1,0± 1,4
180220± 1,15± 1,7
Megjegyzés: A fenti értékeken kívül eső méretek tűréseiről érdeklődjön értékesítő munkatársainknál!

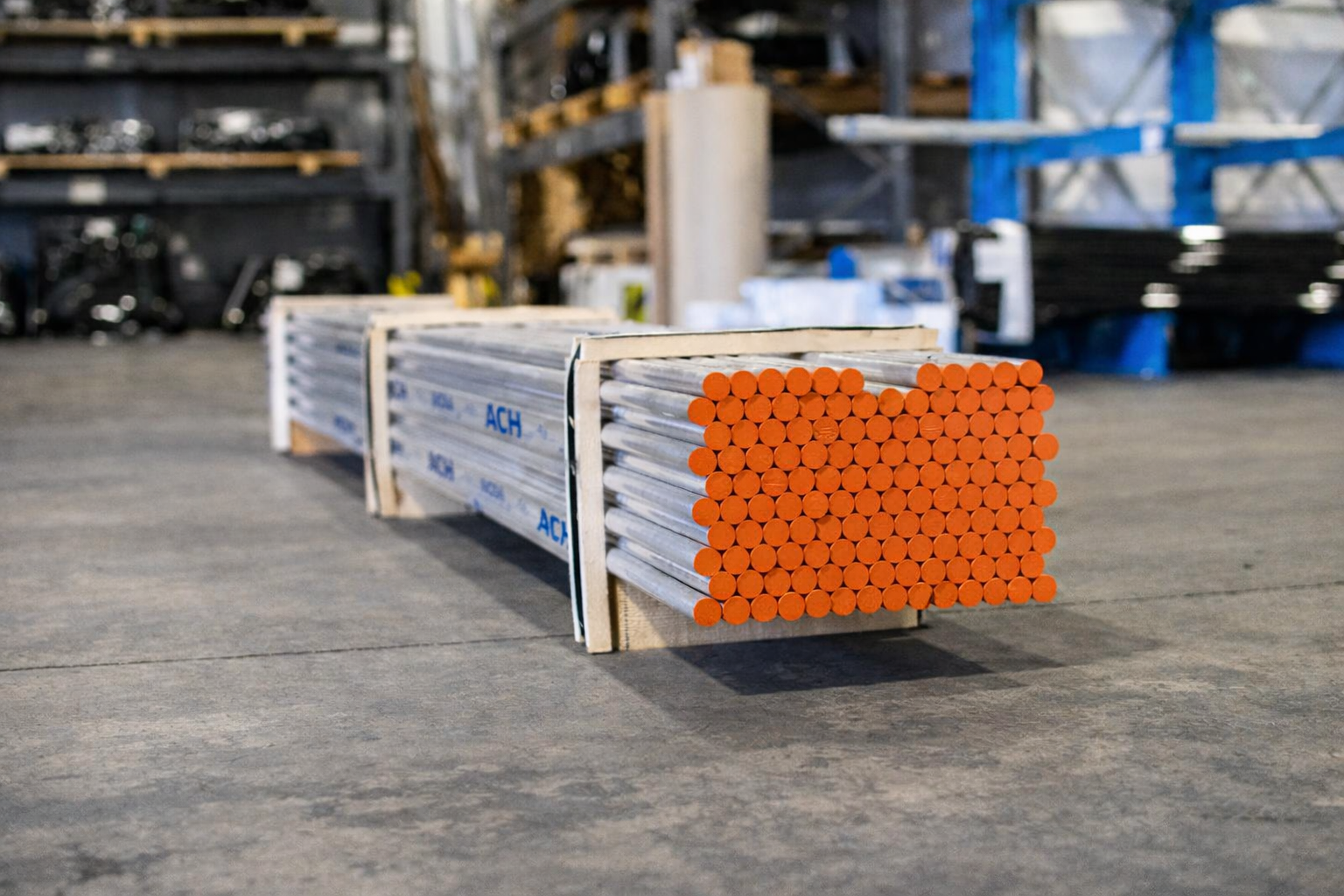

EN AW-2024 (AlCu4Mg1) alumínium körrúd
EN AW-2024 (AlCu4Mg1) alumínium körrúd
EN AW-2024 (AlCu4Mg1) alumínium körrúd
Vissza az előző oldalra
Megjegyzés: A fent említett információk és adatok helyességéért, pontosságáért és teljességéért felelősséget és garanciát nem vállalunk. A szabványok és a tájékoztató jellegű értékek változhatnak. A megállapodások az ajánlat-/megrendelés-visszaigazolásban foglaltak szerint érvényesek. Felhívjuk továbbá a figyelmet arra, hogy a dekoratív eloxálás során kialakuló színárnyalatokért, valamint a korrózióállóság eredményeiért és azok kialakulásáért felelősséget nem vállalunk. Egyedi feltételek eseti alapon állapíthatók meg, és azokat írásban kell rögzíteni.
